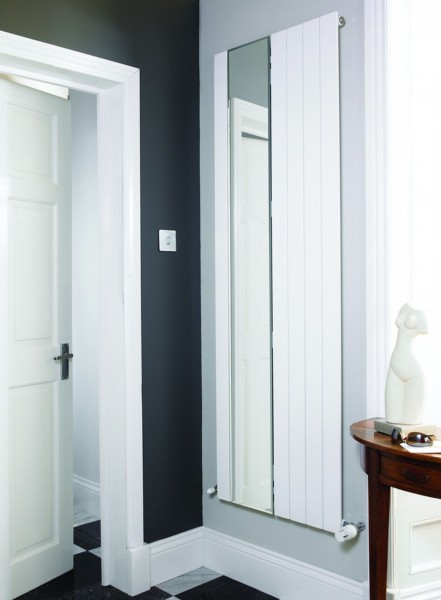

mit senkrechten geraden wirbelstromgeprüften Präzisionsstahlpaneelen in Radiatorengüte 70 x 8 x 1,35 mm, aufgesetzt auf waagrechte wirbelstromgeprüfte Sammelrohre Ø 30 x 1,5 mm in Radiatorengüte. 3 der senkrechten Profile sind durch einen Spiegel ersetzt.
Ausführung:
Die Rohrverbindungen sind mittels Speziallötverfahren hartverlötet. Nach der Dichtigkeitsprüfung mit Luft bei einem Druck von 5,2 bar im Wasserbad, werdendie Heizkörper phosphatiert und in der Standardfarbe RAL 9003 lösungsmittelfrei mit Epoxi – Polyester – Pulver gemäß DIN 55900 elektrostatisch beschichtet und eingebrannt.
Verpackung und technische Daten:
Montagefertig inclusive 1 Befestigungsset sowie 1 Stück Verschluss- und 1 Stück Entlüftungsstopfen. An den Horizontalrohren oben und unten sind jeweils 2 Anschlüsse G ½“ vorhanden. Der Heizkörper ist als Standardausführung für den Betrieb mit elektrischen Heizstäben nicht geeignet. Die Konstruktion entspricht den Anforderungen der Arbeitssicherheit gemäß den Richtlinien der gesetzlichen Unfallversicherer ( GUV ). Heizkörper mit Kantenschutz in Karton verpackt und mit Folie verschweißt.
Prüfdruck : 5,2 bar
Betriebsdruck: max. 4 bar (nicht fernwärmegeeignet)
