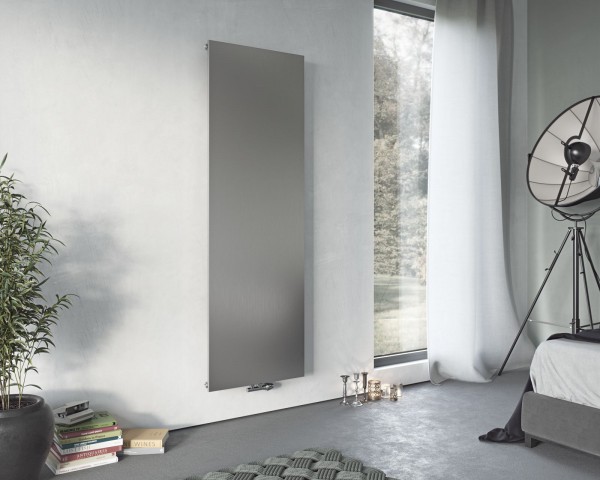

mit senkrechten geraden wirbelstromgeprüften Präzisionsedelstahlpaneelen in Radiatorengüte 70 x 8 x 1,35 mm, aufgesetzt auf waagrechte wirbelstromgeprüfte Edelstahl-Sammelrohre Ø 30 x 1,5 mm in Radiatorengüte.
Ausführung:
Die Rohrverbindungen sind mittels Speziallötverfahren hartverlötet. Die Abdeckung ist ebenfalls über die gesamte Abdeckungsfläche aus Edelstahl. Nach dem Verlöten werden die Heizkörper einer Dichtigkeitsprüfung mit Luft bei einem Druck von 5,2 bar im Wasserbad unterzogen.
Verpackung und technische Daten:
Montagefertig inclusive 1 Befestigungsset sowie 1 Stück Verschluss- und 1 Stück Entlüftungsstopfen. Am Horizontalrohr oben sind 2 Anschlüsse G ½“ vorhanden.
Das untere Horizontalrohr erhält einen sog. Mittenanschluss. Der Heizkörper ist als Standardausführung für den Betrieb mit elektrischen Heizstäben nicht geeignet. Die Konstruktion entspricht den Anforderungen der Arbeitssicherheit gemäß den Richtlinien der gesetzlichen Unfallversicherer ( GUV ). Heizkörper mit Kantenschutz in Karton verpackt und mit Folie verschweißt.
Prüfdruck : 5,2 bar
Betriebsdruck: max. 4 bar (nicht fernwärmegeeignet)
Max. Betriebstemperatur : 120 °C
Wand- Vorderkante:
87 mm
Höhe:
350 - 2000 mm (in 50mm-Schritten)
Breite:
295 - 1645 mm (in 75mm-Schritten)
Bautiefe:
75 mm
